IG541混合气体灭火系统启动瓶组

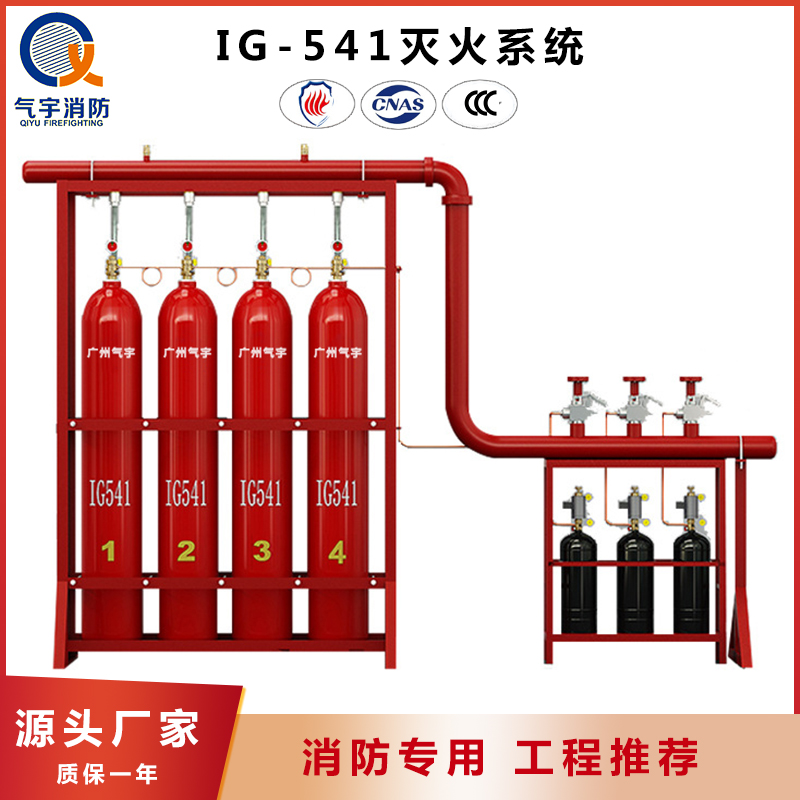

IG541混合气体启动瓶组由贮存钢瓶、瓶头阀、压力表、电磁驱动装置（带手启动手 柄及保险销）组成，瓶内充装氮气（N2），作为驱动气体。瓶组容积有4L、7L、40L三种规格。4L、7L有标准的瓶组架，40L可安装于灭火剂瓶组架 两侧，也可定制瓶组架。启动瓶组有自动和应急操作两种启动方式。自动启动受来自火灾自动报警控制器的控制，电磁驱动装置动作，启动瓶组开启，实现自动启 动。若自动启动失灵或无法实现，需进行机械应急操作，拔下电磁驱动装置上保险销（见图），用手按下手启动手柄（见图），启动瓶组开启，实现应急操作启动。 启动瓶组的压力表后部有检测压力的螺母，在检测启动瓶组压力时，用扳手按逆时针方向旋转螺母至压力显示，检测完毕后，按顺时针方向旋紧，然后逆时针旋松压 力表，放掉压力表内气压，使指针回零，再把压力表复位。
